實驗二十九 磁電式傳感器的測速實驗
一、實驗?zāi)康模?/span>
了解磁電式傳感器的原理及應用。
二、實驗儀器：
轉動源、磁電感應傳感器、+4、±6、±8、±10V直流電源、頻率/轉速表、示波器
三、實驗原理：
磁電感應式傳感器是以電磁感應原理為基礎，根據電磁感應定律，線圈兩端的感應電動勢正比于線圈所包圍的磁通對時間的變化率，即
其中W是線圈匝數，Φ線圈所包圍的磁通量。若線圈相對磁場運動速度為v或角速度w，則上式可改為e=-WBlv或者e=-WBSw，l為每匝線圈的平均長度；B線圈所在磁場的磁感應強度；S每匝線圈的平均截面積。
四、實驗內容與步驟

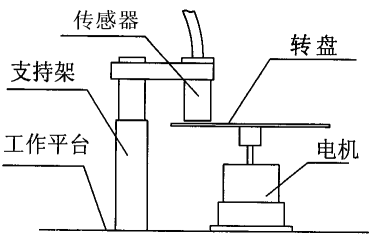

1．按下圖安裝磁電感應式傳感器。傳感器底部距離轉動源4～5mm（目測），磁電式傳感器的兩根輸出線接到頻率/轉速表。
2．打開實驗臺電源，選擇不同電源+4V、+6V、+8V、+10V、12V（±6）、16V（±8）、20V（±10）、24V驅動轉動源（注意正負極，否則燒壞電機），可以觀察到轉動源轉速的變化，待轉速穩定后，記錄對應的轉速，也可用示波器觀測磁電傳感器輸出的波形。
圖29-1
表29-1
|
電壓(V)
|
+4V
|
+6V
|
+8V
|
+10V
|
12V
|
16V
|
20V
|
24V
|
|
轉速
|
|
|
|
|
|
|
|
|
五、實驗報告
1．分析磁電式傳感器測量轉速原理。
2．根據記錄的驅動電壓和轉速，作V-RPM曲線。
