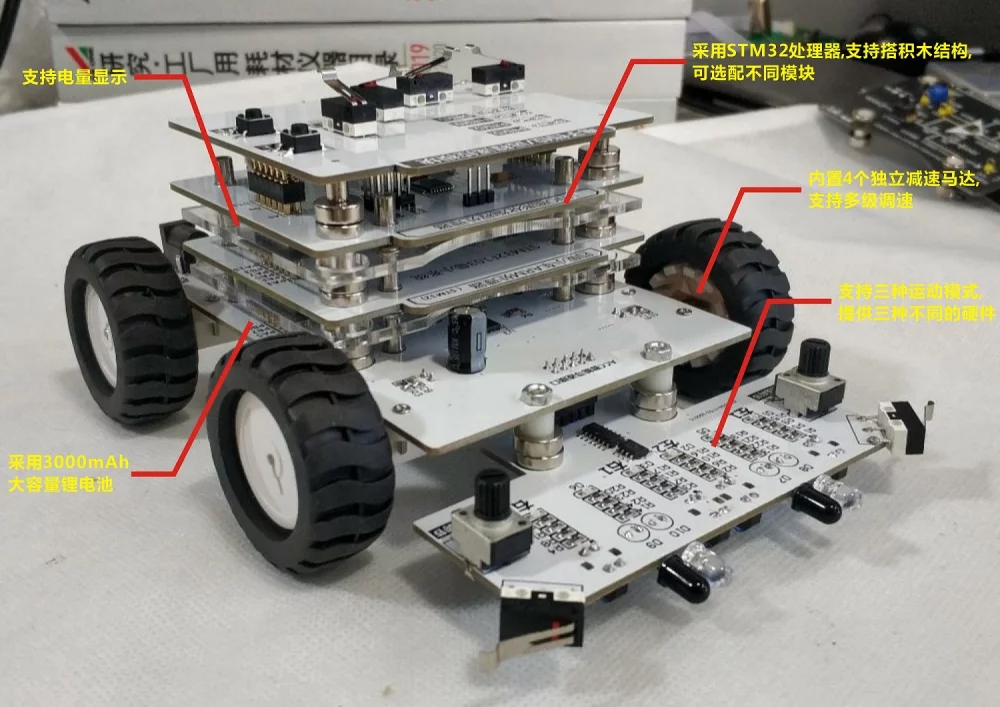

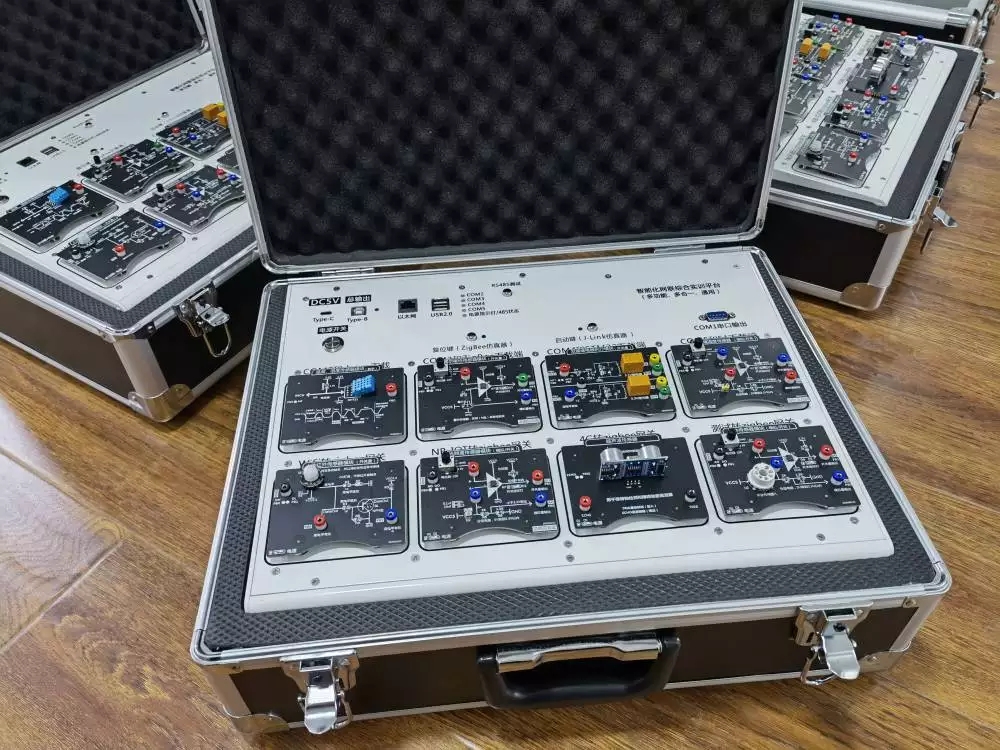

智能車聯網綜合實驗平臺由智能網聯平臺、無人駕駛汽車、無線傳輸模塊、傳感器模塊以及配套實驗?zāi)K組成，所有模塊均采用采用磁吸搭積木的連接結構，可實現車聯網的多種實訓實驗功能。
一、智能車聯網綜合實驗平臺功能特點：
1、GPS車聯網定位功能：GPS模塊，提供配套天線，可以提供車輛經緯度等相關信息；
2、RFID車聯網近距通信功能：采用13.56M高頻讀卡系統，可以實現3-5cm近距離讀卡功能，可實現車輛信息識別；
3、車聯網交通燈信號功能：交通信號燈模塊，提供3種顏色（紅黃綠），結合單片機和無線模塊，可以實現車、交通信號聯網等內容；
4、超聲波測距功能：超聲波測距傳感器，結合單片機和無線模塊，可以實現障礙物距離檢測、預警系統；
5、ZigBee物聯網傳輸功能：zigbee為無線通信技術，可以實現網狀網、星狀網、樹狀網等形式，支持自組網和低功耗模式；
6、紅外功能：主要用于人體紅外感應，實現模擬車輛盲區活體檢測功能；
7、車聯網常規傳感器功能：提供氣體壓力傳感器，以及模擬輪胎（橡膠制品），可以模擬實現汽車胎壓變化的采集實驗和現象，提供光敏傳感器，實現光照度的采集；
8、具備超聲波倒車?yán)走_(dá)防撞預警系統功能，系統配合單片機和超聲波模塊以及無線通信模塊，實現模擬超聲波倒車?yán)走_(dá)防碰撞系統功能。
9、具備單片機溫度控制水溫報警系統功能系統配合單片機和溫度傳感器（防水級別），實現模擬水溫報警系統功能；
10、具備智能交通燈控制系統功能及LED交通燈計時顯示功能，系統配合單片機、模擬交通信號燈模塊、顯示模塊，實現交通信號燈計時顯示功能；
11、具備WIFI+攝像頭功能，智能道路、行人、車輛模擬功能，系統配合WiFi技術，把攝像頭內容采集到Android系統端，可以根據Android軟件實現對攝像頭拍攝區域更換畫面操作（云臺模塊），通過配合繼電器模塊，實現對車輛功能的控制；
12、具備移動通信功能：系統搭載4G移動通信技術，實現大數據內容的傳輸和發送；
13、具備HF RFID讀寫模塊功能：配套提供HF rfid讀寫模塊，實現車輛信息識別等內容；
14、具備車牌識別，通過攝像采集模塊，將采集到的車牌信息，實時顯示在屏幕上；
15、具備三種運動模式，可通過STM32單片機進行控制，包含：紅外避障、電磁巡線、尋黑線；
16、車聯網系統：當十字路口的時候，檢測到當前路口為紅燈，接近路口的時候，自動停車，綠燈的時候，繼續自動駕駛。 當沒有紅燈的路口，有人行橫道，當人即將進入馬路的時候，通知汽車減速慢行，汽車即將到達人行橫道的時候，自動剎車，當行人完全通過時候，汽車自動駕駛前進；
17、具備ETC不停車收費，當汽車接近道閘后，道閘檢測到小車，自動抬桿；
18、紅綠燈抓拍系統，當路口為紅燈或者行人通過的時候，汽車違章通過，攝像頭對小車進行抓拍。
19、規格：500×400×200mm

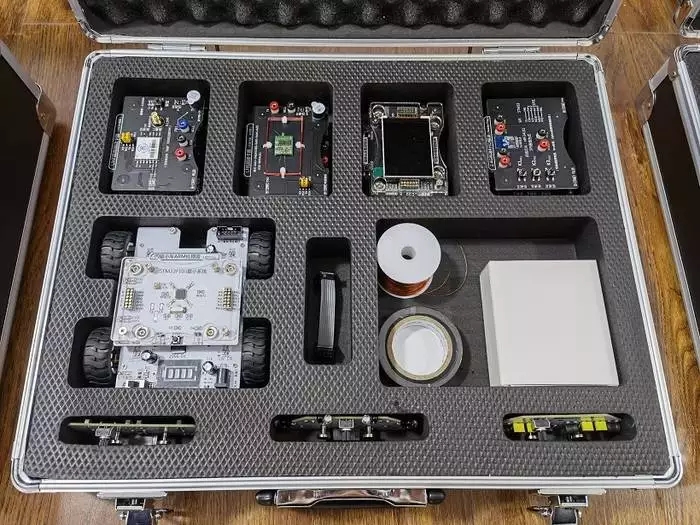

二、智能車聯網綜合實驗平臺硬件組成：
由智能網聯平臺、STM32處理器模塊、zigbee通信模塊、wifi通信模塊、4G通信模塊、GPS定位模塊、rfid模塊、GPS定位模塊、模擬紅綠燈模塊、超聲波傳感器、人體紅外傳感器、壓力傳感器、光照傳感器、溫濕度傳感器、cc2530單片機、攝像采集模塊（人工智能算法）、智能汽車主板、智能汽車處理器、三種運動套件（紅外避障、電磁巡線、尋黑線）等組成。

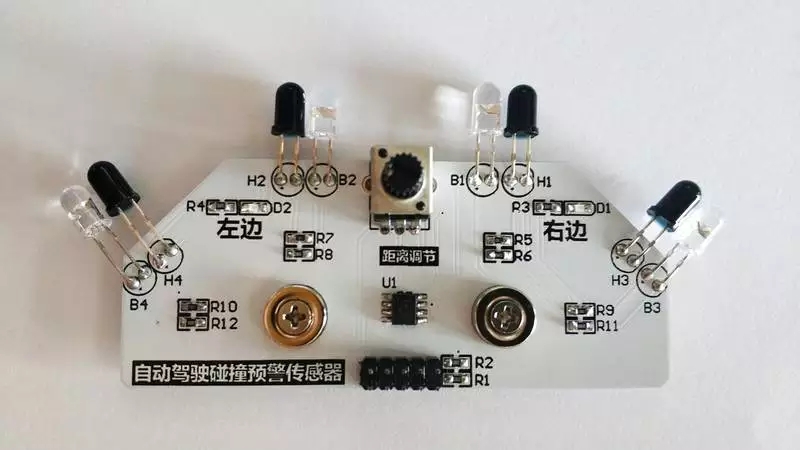

自動駕駛碰撞預警傳感器
自動駕駛紅外巡線傳感器

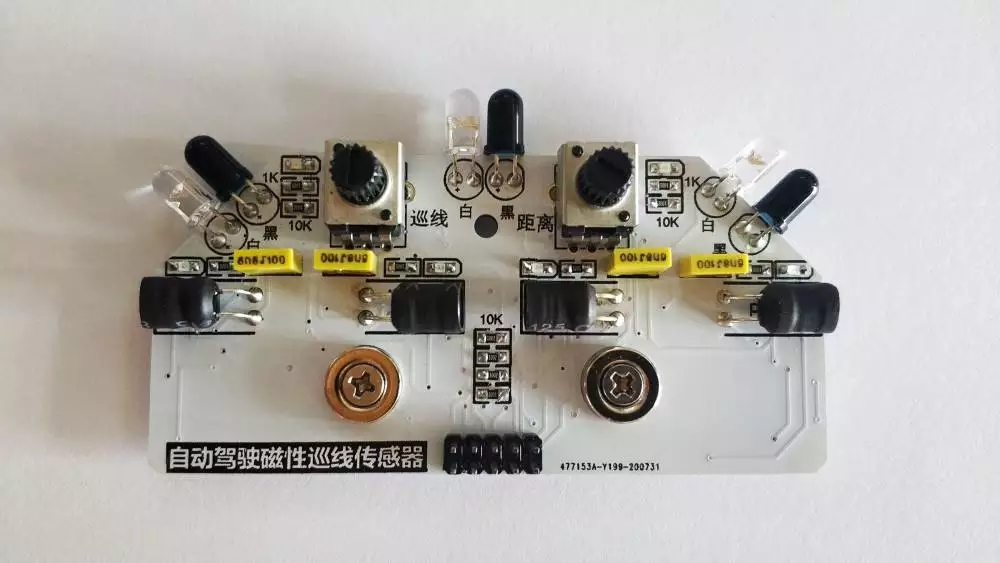

自動駕駛磁性巡線傳感器
|
