RFID射頻識別基本單元 = STM32 ARM單片機處理器模塊 + RFID讀卡器模塊（LF/HF/UHF）+ 電子標簽

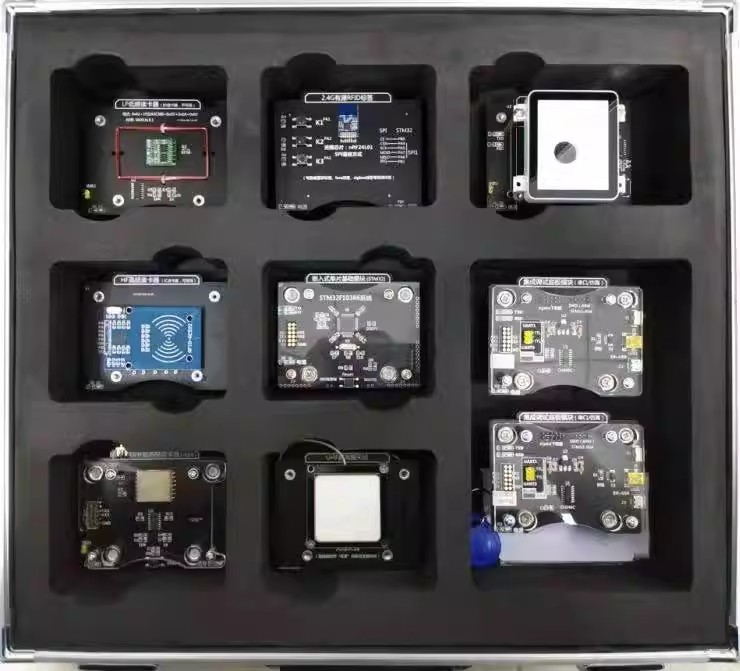

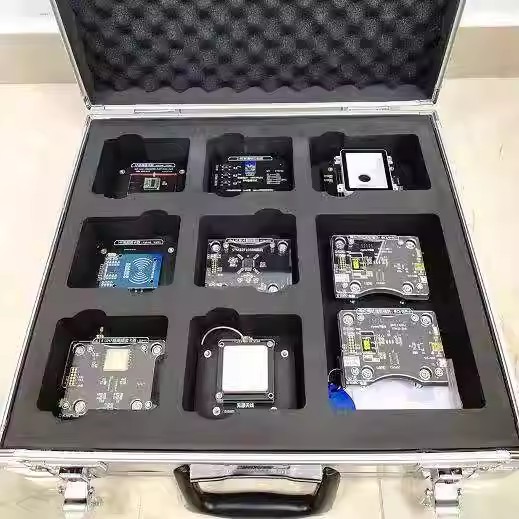

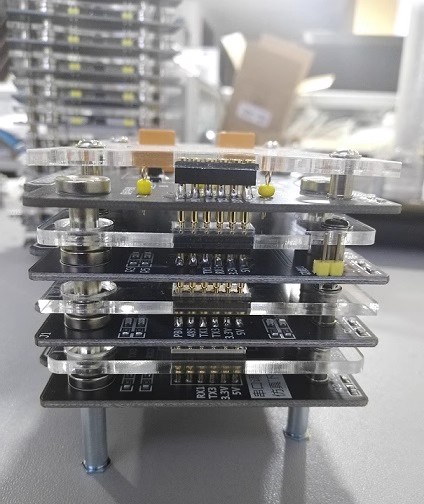

RFID射頻識別物聯網實驗箱所有模塊采用磁吸式接口設計及搭積木式架構，采用標準的12路彈性插針，可以實現供電、仿真調試、數據通信、IO口拓展等功能；同時支持搭積木式的多級磁吸連接，無須外接跳線，通過彈性插針即可通信。即：調試底板模塊+STM32處理器模塊+RFID讀卡器模塊（LF/HF/UHF）（3層垂直積木，無須額外接線），可拓展性極強，如下圖所示：
一、RFID射頻識別物聯網實驗箱配置：

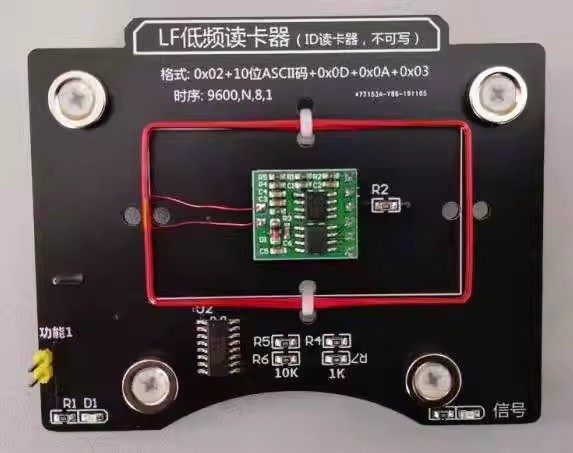

一）125KHz LF低頻RFID模塊（1個）：
1、支持125Khz－134.2KHz（LF低頻)，非接觸式IC卡讀寫器，操作方法簡捷、方便，讀卡速度快；
2、支持低頻RFID標簽卡UID讀��；
3、最大讀寫距離可達10cm；
4、ISO11784/85標準設計，支持TK4100,GK4100,EM4100及其兼容芯片，支持TEMIC 5557,ATA5567,ATA5577，支持hitag-s，支持EM4469,EM4302,EM4305；
5、低頻RFID模組由分立器件搭建，展現低頻RFID電路原理
6、支持低頻RFID標簽卡塊數據的讀取
7、數據的讀寫支持16進制與非16進制格式；
8、提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
9、支持二次開發。

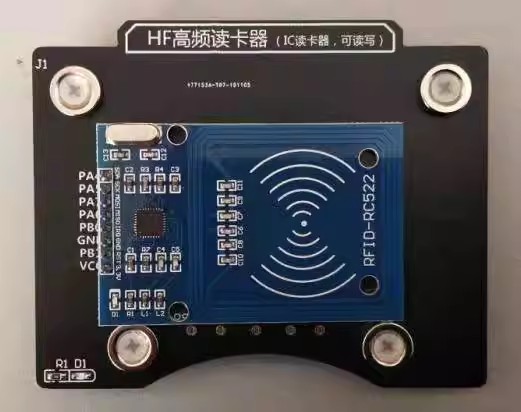

二）13.56MHz HF高頻RFID模塊（1個）：
1、模塊采用NXP推出非接觸式讀寫卡芯片RC522；
2、工作頻率：13.56MHz；
3、自動應答類型:近場；
4、感應區域:0～10Cm；
5、高頻RFID模組由分立器件搭建，展現高頻RFID電路原理；
6、持ISO14443 1～4/type A/B和15693協議，可對邏輯加密卡及CPU卡操作，可演示完備的卡片防沖突機制；
7、支持SPI接口、I2C接口和UART三種通信接口；
8、模塊支持高頻M1卡、CPU卡分步驟讀寫；
9、主要控制信號通過測試環引出，便于外接控制及測量；
10、提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
11、支持二次開發。

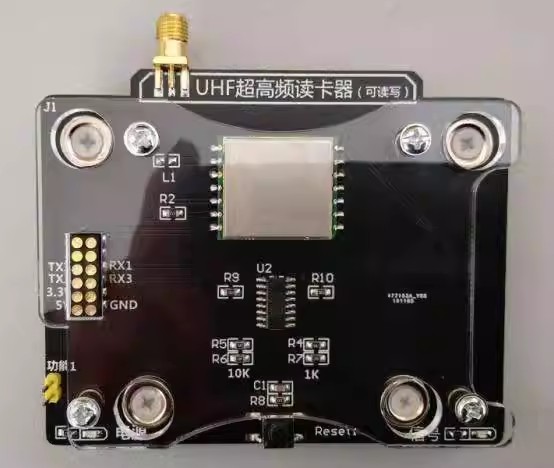

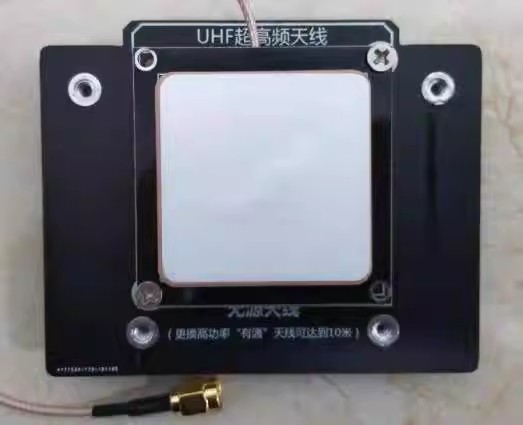

三）915MHz UHF超高頻RFID模塊+UHF超高頻天線（1個）：
1、采用超高頻RFID專用芯片模擬電路和DSP技術；
2、支持EPC C1 GEN2/ISO 18000-6C與18000-6B多協議；
3、提供RSSI值，也就是標簽返回射頻信號強度值；
4、超高頻RFID模組由分立器件搭建，展現超高頻RFID電路原理；
5、射頻電路設計PA功放，功率達26db，讀取距離大于5米；
6、支持超高頻RFID標簽UID讀��；
7、支持超高頻RFID標簽存儲器選擇，存儲器包含保留內存、EPC存儲器、TID存儲器、用戶存儲器可選；
8、支持超高頻RFID標簽數據寫入；
9、自帶收發命令的調試信息，可以查看當前串通信的數據信息；
10、輸出頻率范圍覆蓋國際和國內標準。全面支持國際常用超高頻RFID標準，包括所有碼率和編碼選項；
11、模塊支持RS232、TTL串口兩種接口；
12、提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
13、支持二次開發。

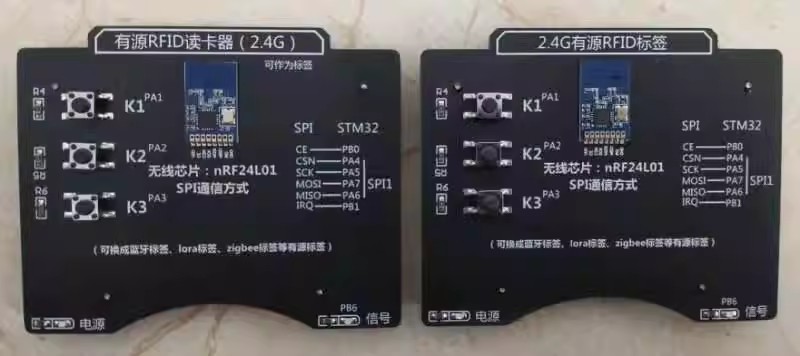

四）有源RFID模塊（2個）：
1、內嵌2.4GHz低功耗無線收發內核，空中速率1Mbps（MAX）；
2、內建高性能51內核，16KB flash，1KB RAM，1KB NV RAM；
3、內置128bit AES硬件加密，32bit 硬件乘除協處理器，6~12bit ADC，兩路PWM、I2C，UART，硬件隨機數產生器，WDT、RTC、模擬比較器等；
4、配置板載天線及外置天線接口；識別距離板載天線不小于20M，外接天線不小于80M；
5、識別能力50張/次，防沖突；
6、提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
7、支持二次開發。

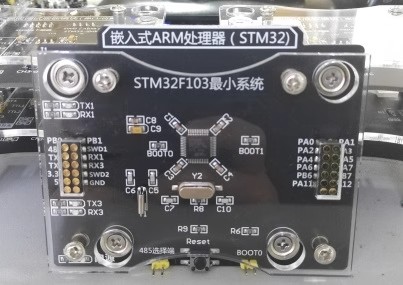

五）ARM單片機處理器模塊（3個）：
采用STM32F103處理器，采用積木式探針，可以實現對RFID模塊進行控制功能。提供1個復位鍵，用于系統的復位。所有IO口都通過跳線針的形式引出在開發板的四周，可以方便學生進行跳線的連接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用標準的12路彈性插針，可與調試底板模塊標準連接，用于程序下載、串口調試、供電等功能。無須外部接線，磁吸形式。提供RFID模塊通用接口，RFID模塊接口功能可直接通過撥碼開關選擇切換，無需修改程序代碼便可實現功能自動切換。

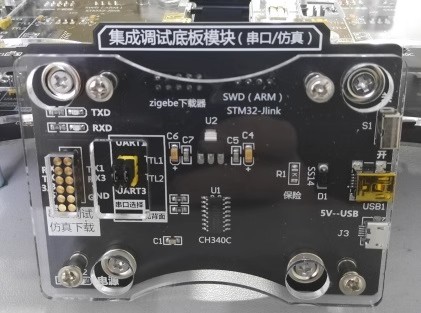

六）調試底板模塊（3個）：
調試底板模塊采用標準的12路彈性插針接口，可與ARM單片機處理器模塊RFID模塊標準連接。提供2個串口，可通過跳線帽進行切換，1個ARM單片機程序下載接口，1個ZigBee C51單片機程序下載接口，1個mini USB接口，1個5V USB接口。用于程序下載、串口調試、供電等功能，無須外部接線，磁吸形式。
二、系統開發軟件資源：
1、提供基于PC端的C#軟件開發、上位機軟件開發、下位機軟件開發等資源，并提供源代碼。
2、提供基于STM32單片機基礎實驗，并提供源代碼。
3、提供基于ARM的RFID應用實驗，并提供源代碼。
4、提供基于Linux系統下的RFID相關軟件資源，并提供源代碼。
5、提供基于Android系統下的RFID相關軟件資源，并提供源代碼。
6、提供基于web端（H5）的RFID相關軟件資源，并提供源代碼。
|
