隨著我國北斗衛星導航產業的發展，許多院校已經認識到掌握衛星導航相關知識的重要性，相繼開設了衛星導航相關專業課程。但由于涉及到的相關知識比較多，包括無線通信、射頻、電子電路、計算機原理、基帶算法、地理信息等課程，課程中的知識相對都比較抽象，學習和理解起來會相對枯燥而吃力。北斗/GPS衛星導航綜合實驗系統為學生提供開放式的實驗平臺，使學生在真實設備、真實衛星信號環境下，親自動手進行實驗和編程，真正的了解衛星導航原理和實現，為今后工作奠定理論基礎、積累實踐經驗。

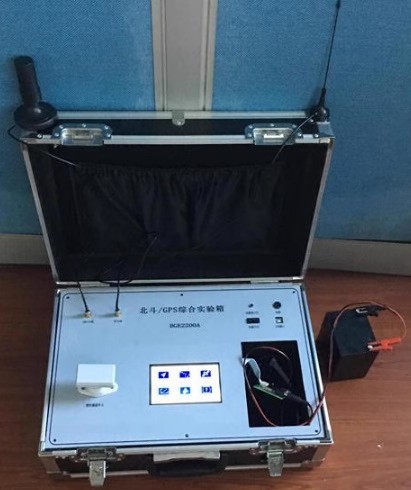

一、北斗/GPS衛星導航綜合實驗箱功能：
1、北斗/GPS綜合實驗系統除衛星導航定位、授時等基本功能外，還設計了慣性測量組合及通訊等模塊，適用于通信、電子、信息、計算機、測量測繪、自動控制、導航、遙控遙測、環境監測、交通運輸、城市規劃、物聯網等專業的相關教學實驗和實訓使用。
2、北斗/GPS衛星導航綜合實驗箱為學生提供開放式的實驗環境，使學生在真實設備、真實衛星信號環境下，親自動手進行實驗和編程，理解單向測距原理，掌握GPS測量誤差和信號傳輸誤差特性，掌握實時GPS衛星軌道計算方法，理解DOP的物理意義、掌握其計算方法及應用特性，掌握GPS衛星位置及Doppler頻移的預測方法等接收機核心技術，理解慣導器件組成，以及工作原理和特性，同時與衛星導航定位進行組合定位的意義，掌握GPRS的工作原理，理解無線通訊在未來物聯網等領域應用的實際意義。
3、北斗/GPS衛星導航綜合實驗箱通過實驗，使學生加深對GNSS、慣導、GPRS系統結構、工作原理、工作過程的理解，掌握GNSS接收機核心算法和導航解算過程。提供開源代碼程序，讓學生更深入的理解和掌握衛星導航算法中的精髓，同時也是為一些二次開發提供了算法支持。
二、系統配置：
一）實驗箱內置主要組件：
1、GNSS天線：用于接收北斗/GPS衛星信號；
2、GNSS接收板：用于對GPS和北斗衛星信號進行實時基帶信號處理，并提供相應的原始數據，為各種教學實驗做準備；
3、GPRS模塊及天線：用于提供GSM信息收發功能；
4、藍牙模塊：用于和安卓平板電腦或手機通訊；
5、慣導組件：用于提供慣性原始數據及載體姿態信息；
6、控制器：用于通訊與協調等；
7、觸摸顯示屏：用于實驗功能切換、顯示實驗數據及結果等功能。.
二）外部配置組件：
1、安卓平板電腦：用于顯示平臺提供的解算結果，比如GPS定位，北斗定位結果，載體姿態測量結果等；
2、通用計算機系統：用于實驗平臺軟件運行，完成解算、顯示、仿真等操作（選購）；
3、433M無線電臺：用于接收發送差分信號和通訊；
4、GNSS衛星信號轉發器：用于轉發放大外部GNSS接收天線的衛星信號；
5、GNSS衛星信號模擬器：用于模擬衛星信號（選購）；
6、GNSS參考基準站：用于提供RTCM2.3和RTCM3.0差分信號。

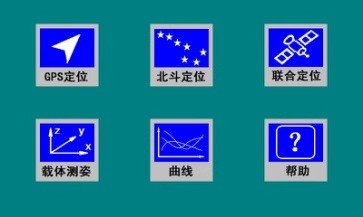

三）軟件界面：C語言編寫的北斗GPS軟件應用界面
三、北斗/GPS衛星導航綜合實驗箱技術指標和參數：
1、GNSS天線：用于接收多模多頻衛星信號；GPSL1/L2、GLONASSL1/L2、BDSB1/B2/B3
2、GNSS接收板卡：提供衛星基帶信號處理、原始數據及標準語句等；
（1）單點定位精度：1.5m（RMS）；
（2）SBAS精度：0.6m（RMS）；
（3）差分定位精度：0.02m（RMS）
（4）授時精度：20ns
（5）信號跟蹤：冷啟動：<50s；
（6）溫啟動：<30s；熱啟動：<15s；
（7）信號重捕獲：<2s
（8）GNSS差分定位≤0.02米
3、GPRS模塊：提供GSM信息收發功能；
（1）工作頻率：GSM850M、EGSM900M、DCS1800M、PCS1900M，自動搜索
（2）SIM卡接口：支持1.8/3VSIM卡
（3）發射功率：2W（GSM850M、EGSM900M）1W（DCS1800M、PCS1900M）內置天線
4、無線電臺模塊：接收差分?jǐn)?shù)據；工作頻率433M，發射功率1W，波特率9600bps，
5、藍牙模塊：連接平板電腦或移動設備，如手機等；符合標準IEEE802.15，工作頻率2.4GHz，帶寬為1Mb/s。
6、慣導測量單元：提供慣性測量原始數據及載體姿態信息；
（1）速率陀螺測量范圍：±2000°/sec
（2）速率陀螺零偏穩定性：±0.2°/sec
（3）加速度計測量范圍：±2g
（4）加速度計零偏穩定性：±0.003(±2g)g
（5）加速度計非線性：0.2%
7、控制器：實驗箱主控制測量設備；32位Cortex-M3內核+高速FPGA
8、觸摸顯示屏：實驗功能切換、顯示實驗數據及結果等；
（1）5寸電容式觸摸屏；
（2）FPGA純硬件讀寫刷屏；
（3）16位真彩色RGB顯示（64K）；
9、電源及接口：電源電壓：12VDC，負載電流：<2A
四、其它配置設備（實驗箱之外的配置）：
1、高精度GNSS天線：用于接收多模多頻衛星信號；增益32dB，GPSL1/L2；GLONASSG1/G2；BEIDOU2B1/B2/B3；GALILEOE1
2、GNSS衛星信號轉發器：轉發放大外部GNSS接收天線的衛星信號。
（1）接收和發射頻率：GPS:L1:1575.42±10MHz；L2:1227.60±10MHz；
（2）GLONASS:L1:1602±10MHz；BD2:B1:1561.098±10MHz；B2:1207.14MHz±10MHz；B3:1268.52MHz±10MHz；
（3）駐波：≤1.5：1
（4）噪聲系數：≤1.5dB
（5）接收電路增益：32±2dB
（6）發射電路增益：26±2dB
（7）極化方式：右旋圓極化
（8）電壓：12VDC
（9）電流：≤100mA
（10）電纜線長度：30M（可變）
3、GNSS參考基準站：向?qū)嶒炏涮峁┎罘中盘�，配合高精度定位實驗�?/span>
（1）信號跟蹤：120通道，GPSL1C/A碼L1/L2P碼，BDSB1/B2I支路C碼GLONASSL1；SBAS:
WAAS,EGNOS,MSAS；Galileo可選
（2）精度指標（GNSS）：定位精度：水平：±(2.5+1×10-6×D)mm，垂直：±(5+1×10-
6×D)mm
（3）RTK初始化：時間<10s，初始化可靠性>99.9%
（4）冷啟動：<50s；溫啟動：<30s；熱啟動：<15s；信號重捕獲：<2s
（5）數據格式：CMR/CMR+，RTCM2.3，RTCM3.x等；
（6）射頻接口：TNC
（7）電源電壓：12V
（8）通訊接口：RS232(可轉接標準以太網)
（9）數據更新率：差分?jǐn)?shù)據輸出：1Hz
4、安卓平板電腦：顯示測量數據、實驗界面及解算結果等。
5、通用計算機系統：用于實驗平臺軟件運行，完成。
五、實驗內容：
一）基本實驗：
1、空間衛星觀測
2、北斗/GPS數據采集與解析
3、實時衛星坐標計算
4、接收機高精度定位和測速
5、定位精度因子DOP值
6、電離層、對流層、時鐘誤差計算
7、載體慣性姿態測量
8、GSM實驗
二）擴展實驗：
1、計算北斗/GPS衛星三維位置
2、計算衛星信號多普勒頻率
3、計算衛星信號經過電離層/大氣層產生的延時誤差
4、計算導航定位幾何精度因子
5、預測可視衛星在軌道上的位置和多普勒頻移
6、計算接收機ECEF坐標系內的位置、時間
7、ECEF坐標系與WGS84坐標系坐標變換編程實驗
8、UTC時間與本地時間變換編程實驗
三）增強實驗：
1、計算機平臺應用程序開發實驗
2、安卓平臺APP開發實驗
3、通信模塊應用實驗（無線電臺/GPRS）
4、差分站通信及差分信息獲取實驗
5、高精度RTK定位實驗
6、GNSS-INS組合導航基礎實驗
7、定位結果分析與比較實驗
|
