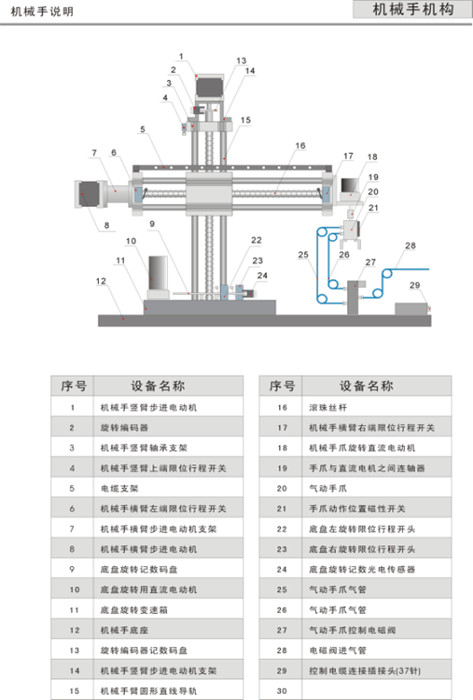

工業機械手實訓裝置機構說明：

工業機械手實訓裝置工作原理說明：

按復位按扭后，PLC啟動轉盤電機、橫軸和豎軸步進電機使機械手運行到初始位置0。

然后按啟動按扭后，PLC啟動轉盤電機正轉，通過底盤光電傳感器記數到達設定位置后驅動轉盤電機反轉，運行到設定位置1后，PLC驅動橫軸和豎軸步進電機，橫軸通過PLC內部脈沖記數，豎軸通過豎軸光電傳感器記數，運行到設定位置2后，PLC驅動單向電控閥使手爪抓緊物料之后，PLC驅動手爪電機正轉若干秒之后，PLC驅動橫軸和豎軸電機按原路線返回到設定位置1后松開物料，PLC驅動手爪電機反轉若干秒后又按原路運行到位置2搬運第2個物料到位置1，結束以后機械手運行到初始位置0，一個循環結束。

若不停止運行，則裝置會重復上述過程。機械手運行到任意位置，均可對裝置進行停止操作，停止以后再按啟動按鈕，裝置會繼續運行。若要對裝置進行復位操作，則需先按啟動按鈕再按復位按鈕，方可進行復位。

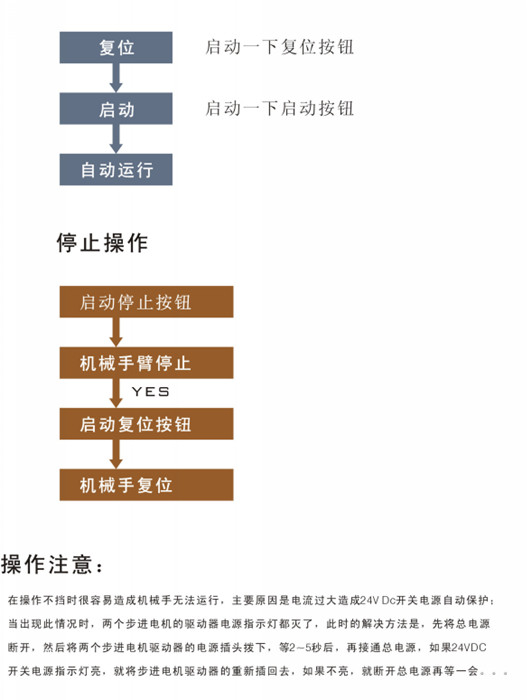

工業機械手實訓裝置自動運行操作：
