一、概述
可編程控制器、單片機開發應用及電氣控制綜合實訓裝置 ，PLC部分集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實訓，也為高層次的設計開發實驗實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出最具典型性的實訓實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。
二、裝置特點
1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
3、采用三菱FX2N-48MR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
4、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
5、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
6、PLC主機的網絡教學實驗：配有RS485網絡通信教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
7、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出（根據裝置需求而定）
8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
10、裝置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×750mm×1600mm
13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能

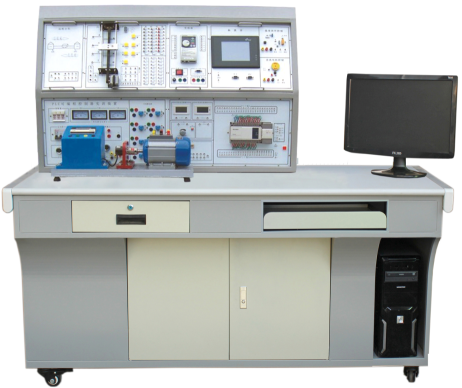

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置三菱FX1N-40MR PLC主機， 24路數字量輸入16路數字量輸出，FX1N-485BD通信模塊，F(xiàn)X0N-3A模擬量模塊2路輸入/1路輸出，配套SC-09通信編程電纜。
（二）實訓掛箱
|
序號
|
編號
|
控制對象實訓模塊
|
實訓教學目標
|
|
1
|
SX1
|
搶答器/音樂噴泉
|
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
|
|
2
|
SX2
|
裝配流水線/十字路口交通燈
|
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
|
|
3
|
SX3
|
水塔水位/天塔之光
|
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
|
|
4
|
SX4
|
自動送料裝車/四節傳送帶
|
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
|
|
5
|
SX5
|
多種液體混合裝置
|
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
|
|
6
|
SX6
|
自動售貨機
|
通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
|
|
7
|
SX7
|
自控軋鋼機/郵件分揀機
|
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
|
|
8
|
SX8
|
機械手控制/自控成型機
|
通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
|
|
9
|
SX9
|
加工中心
|
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
|
|
10
|
SX10
|
四層電梯
|
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
|
|
11
|
SX11
|
步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；
直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。
|
通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
|
|
12
|
SX12
|
自動洗衣機/電鍍生產線
|
通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。
|
|
13
|
SX13
|
直流電機控制/溫度控制
（模擬量控制）
|
通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。
|
|
14
|
WK1
|
典型電動機控制實操單元：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。
|
掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
|
|
15
|
WK2
|
不銹鋼網孔板
|
學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。
|
|
16
|
BP1
|
變頻器實訓組件：配置三菱FR-D720變頻器，帶有RS485通信接口及BOP操作面板
|
初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。
|
|
17
|
CM1
|
觸摸屏實訓組件： 7英寸
MCGS真色彩
|
了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
|
（三）電機導軌、光碼盤測速系統及數顯轉速表
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

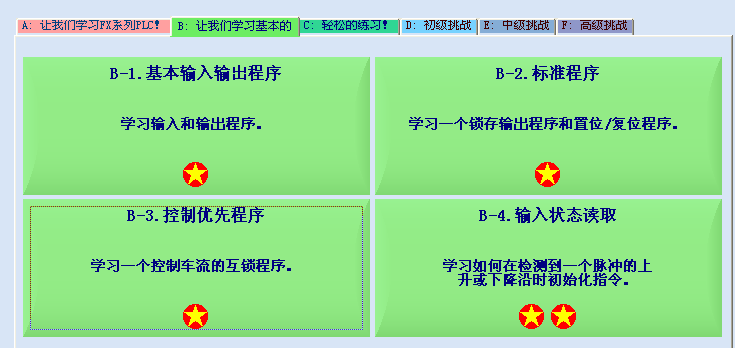

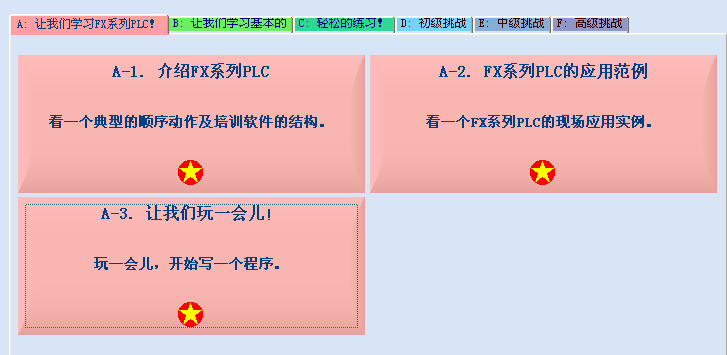

（六）PLC仿真教學軟件

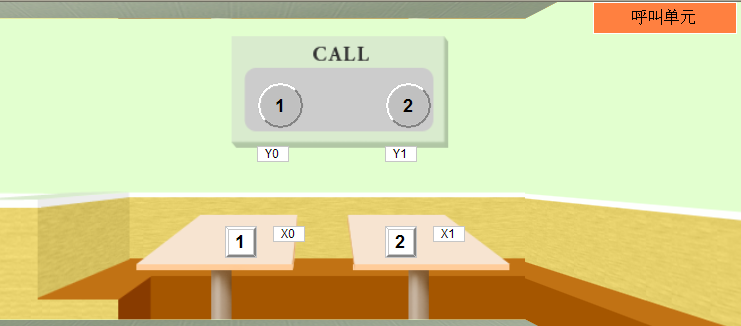

呼叫單元
傳感器檢測

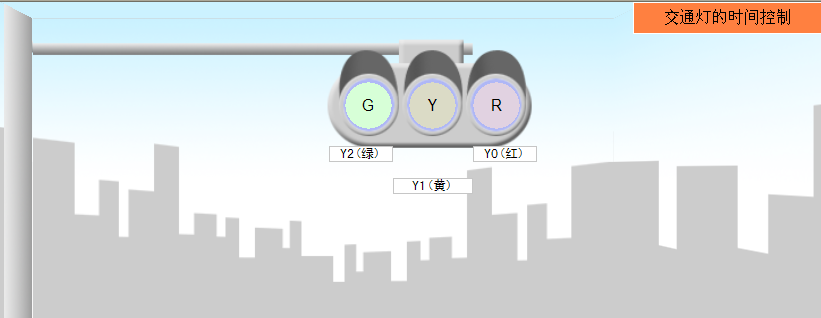

交通燈控制

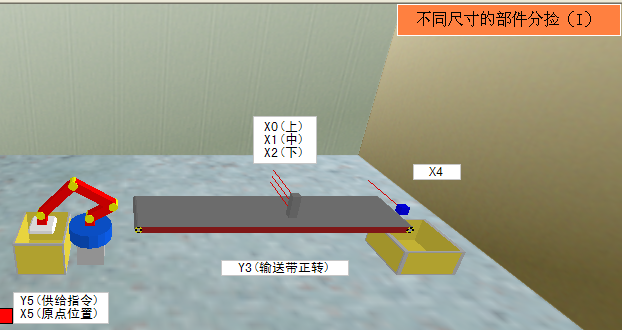

不同尺寸分揀

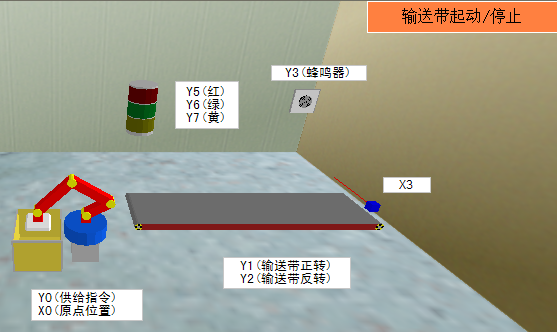

輸送帶啟停

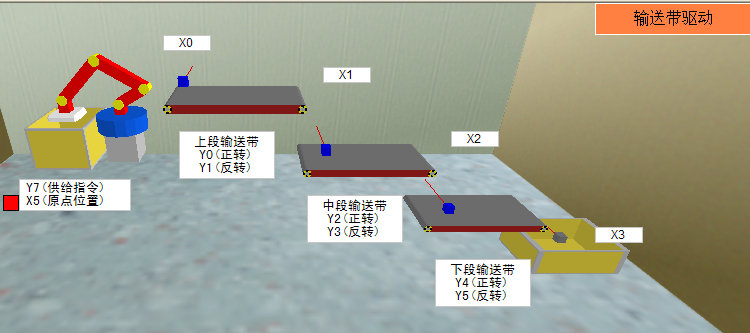

輸送帶驅動
舞臺裝置

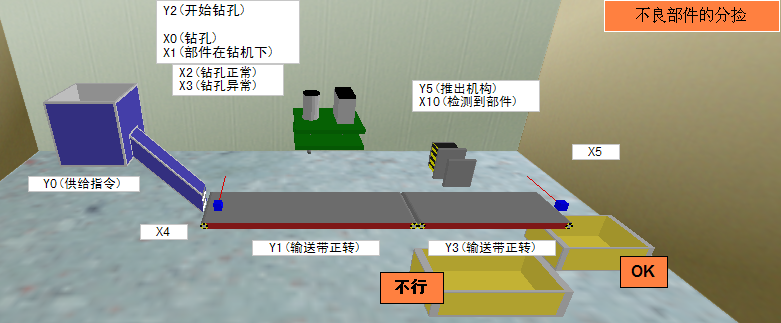

不良部件分揀
五、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
|
4.數碼顯示控制
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
|
14.自控成型機控制
15全自動洗衣機控制（具有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.三層電梯控制
22.四層電梯控制（實物）
23.加工中心控制（實物）
|
（三）PLC實物控制實訓
|
24.直線運動位置識別、運動軌跡控制、定位控制
25.步進電機運動控制
|
26.直流電機控制
27.溫度PID控制（具有聲效功能）
|
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
|
28.C620車床的電氣控制線路
29.臥式車床電氣控制線路
30.機床兩地控制線路
31.M7130平面磨床的電氣控制線路
|
32.Z3040搖臂鉆床的電氣控制線路
33.液壓滑臺式自動攻螺紋機的電氣控制線路
34.運行小車的電氣控制線路
|
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
|
35.變頻器功能參數設置與操作
36.變頻器報警與保護功能
37.外部端子點動控制
38.變頻器控制電機正反轉
39.多段速度選擇變頻調速
40.變頻器無級調速
41.基于外部模擬量(電壓/電流）控制方式的變頻調速
42.瞬時停電啟動控制
43.PID變頻調速控制
44.PLC控制變頻器外部端子的電機正反轉
45.PLC控制變頻器外部端子的電機運行時間控制
|
46.基于PLC數字量控制方式的多段速
47.基于PLC模擬量控制變頻開環調速
48.基于PLC通信方式的變頻器開環調速
49.基于PLC通信方式的速度閉環控制
50.基于PLC模擬量方式的變頻器閉環調速
51.變頻器恒壓供水系統的模擬
52.基于觸摸屏控制方式的基本指令編程練習
53.基于觸摸屏控制方式的LED控制
54.基于觸摸屏控制方式的溫度PID控制
55.PLC、觸摸屏與變頻器通信控制
56.基于MCGS的現場總線網絡通信技術
|
配置清單
|
序號
|
名稱
|
型號
|
數量
|
單位
|
備注
|
|
1.
|
PLC實訓臺
|
FX1N-40MR+FX0N-3A+FX1N-485BD
|
1
|
套
|
已裝配到實訓屏
|
|
2.
|
實訓屏
|
1
|
臺
|
|
|
3.
|
實訓桌
|
1
|
臺
|
帶鍵盤的桌子
|
|
4.
|
通訊線
|
SC-09通信編程電纜
|
1
|
條
|
|
|
5.
|
觸摸屏通訊線
|
1
|
條
|
|
|
6.
|
實訓模塊
|
實訓模塊1
|
1
|
塊
|
包含：音樂噴泉/搶答器/直線運動
|
|
7.
|
實訓模塊2
|
1
|
塊
|
包含：裝配流水線/十字路口交通燈/水塔水位/天塔之光
|
|
8.
|
實訓模塊3
|
1
|
塊
|
包含：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機
|
|
9.
|
實訓模塊4
|
1
|
塊
|
包含：自控軋鋼機/郵件分揀機/機械手控制/自控成型機
|
|
10.
|
實訓模塊5
|
1
|
塊
|
包含：加工中心/步進電機
|
|
11.
|
實訓模塊6
|
1
|
塊
|
四層電梯
|
|
12.
|
實訓模塊7
|
1
|
塊
|
包含：邏輯電平輸入/邏輯電平輸出/LED數碼管/方向指示器
|
|
13.
|
實訓模塊8
|
1
|
塊
|
包含：自動洗衣機/電鍍生產線
|
|
14.
|
實訓模塊9
|
1
|
塊
|
溫度控制/直流調速
|
|
15.
|
觸摸屏實訓模塊
|
1
|
塊
|
TPC7062KX觸摸屏
|
|
16.
|
變頻器模塊(D720 0.4KW)
|
1
|
塊
|
|
|
17.
|
網孔板
|
1
|
塊
|
|
|
18.
|
電機
|
三相鼠籠式異步電動機
|
1
|
臺
|
|
|
19.
|
電機導軌
|
導軌+1024編碼器+轉速表
|
1
|
套
|
|
|
20.
|
散件
|
交流接觸器
|
3
|
個
|
|
|
21.
|
時間繼電器
|
1
|
個
|
|
|
22.
|
按鈕
|
3
|
個
|
|
|
23.
|
交流指示燈
|
3
|
個
|
|
|
24.
|
熱繼電器
|
2
|
個
|
|
|
25.
|
安裝塑料件
|
若干
|
個
|
|
|
26.
|
軟件
|
演示板原程序及編程軟件
|
1
|
套
|
|
|
27.
|
說明書
|
實驗指導
|
1
|
冊
|
|
|
28.
|
連接線
|
自鎖實驗疊插連接線100CM
|
30
|
條
|
|
|
29.
|
自鎖實驗疊插連接線30CM
|
10
|
條
|
|
|
30.
|
手槍式實驗疊插連接線
|
10
|
條
|
|
|
31.
|
安裝配件
|
4X30自攻螺絲
|
10
|
個
|
|
|
32.
|
安裝配件
|
魚眼墊
|
14
|
個
|
|
|
33.
|
4X20自攻螺絲
|
4
|
個
|
|
|
34.
|
三相插座
|
1
|
個
|
|
|
35.
|
0.75平5芯電源線
|
2
|
米
|
|
|
36.
|
黑膠帶
|
1
|
個
|
|
|
37.
|
扎線扣
|
10
|
個
|
|
