KH-DB6電機與變壓器示教陳列柜是根據大、中專院校，按《電力學》、《電力拖動》、電機控制》、《電機修理》等教材設計一套電化設備，品種多，功能齊全，學生可根據教材需要觀察、分析，大大提高分析電機原理的能力,本陳列柜共分6柜及一臺電腦解說控制臺。有第一代和第二代兩種形式。
一、主要特點：
1、控制臺配置：DVD機1臺；控制硬件一套；攻放機1臺,控制臺1臺、喇叭1對、遙控器1只，激光碟片1張（內含29臺模型語音說明）
2、控制軟件：微電腦DVD程序控制系統，用DVD程控臺實現全柜順序播音動作和單柜順序播音動作，實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
3、控制方式：可實現全柜遙控和手動順序播音、單個模型播音動作，或只動作不播音等功能。
4、控制動作過程：選中某號模型按遙控器上的數字鍵，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時DVD機開始播放語音講解此模型機構的特點及功能，講解完畢后等待下一步動作。
5、電機與變壓器示教陳列柜規格：1250×430×1780mm
二、鐵制電機與變壓器示教陳列柜控制臺功能：
1、本控制臺有VCD、功放、電腦三位一體，達到同步解說。
2、本控制臺有可進位、退位、重復運行。
3、任選時，如要35號動作，只需按3.5鍵，電腦數字顯示器立即顯示35號同時板面35號同時板面35號同步解說運行達到教學要求。
4、順序時，只需要按序鍵，就自動同步解說運行。
三、電機與變壓器示教陳列柜內容：
|
陳列柜名稱
|
陳列柜內容
|
|

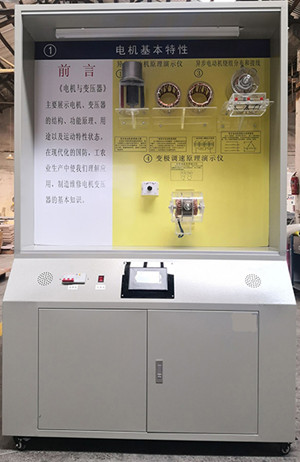

第一柜
電機基本特性
|
異步電機原理學示器、電動機的繞線方法、民步電動機繞線頒和接線、變極調速原理演示儀（兩件）
|
|

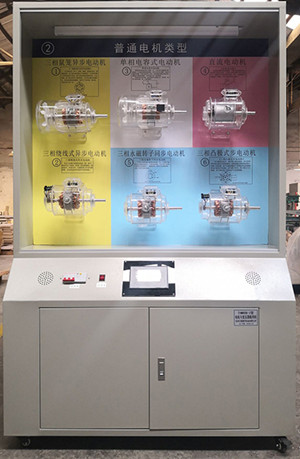

第二柜
普通電機類型
|
三相鼠籠式異步電動機、三相繞線式異步電動機、單相電容式異步電動機、直流式電動機、三相永磁轉子同步電動機、三相凸極式異步電動機
|
|

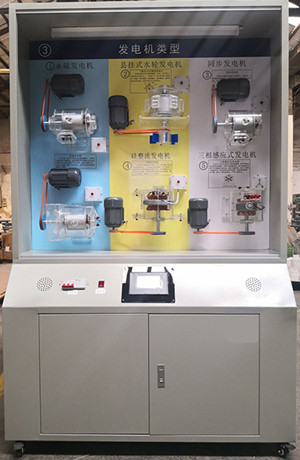

第三柜
發動機類型
|
永磁發動機（兩件）、懸掛式水輪發電機、同步發動機、硅整流發電機、三相感應發電機
|
|

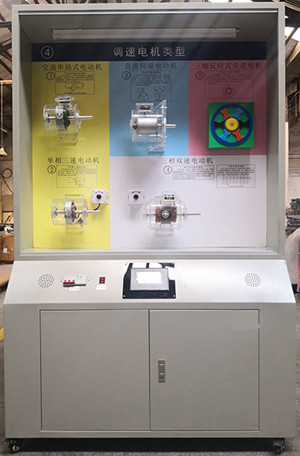

第四柜
調速電機類型
|
交流串勵式電動機、單向三速電動機、直流伺服電動機、三相兩速電動機、三相反應式步進電動機
|
|
第五柜
典型、特種電機
|
直線電機原理、礦山冶金特種起重機發動機、防爆、通風民步電動機、YTD電梯電動機
|
|

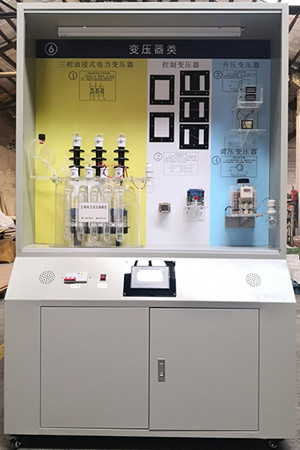

第六柜
變壓器類
|
三相油浸式電力變壓器、控制變壓器、開壓變壓器、調壓變壓器（自耦式）
|
