物聯網綜合教學實驗箱是一款面向電子信息、計算機及物聯網專業的教學實驗實訓設備,主要由實驗平臺、實驗?zāi)K、實驗軟件、云平臺、實驗開發工具及電子實訓指導書六部分組成，實驗平臺配置高性能的主板及各種拓展接口，并多達幾十種物聯網模塊和傳感器模塊可供選擇，模塊均采用磁吸式接口設計，直接吸附到實驗平臺對應插槽內即可直接使用，無需額外接線，學生可以任意搭接模塊進行實驗，完成物聯網基礎知識學習以及復雜的多模塊聯網實驗，拓展性強。
物聯網綜合教學實驗箱實驗系統資源豐富，覆蓋幾十種課程實驗，可完成51單片機技術、嵌入式系統、RFID技術、ZigBee技術、射頻識別技術、無線通訊技術、互聯網技術、傳感器技術、數據采集技術、無線傳感器網絡技術、智能小車控制、智能機械臂控制、電路設計、集成電路技術、電子技術應用等諸多課程的實驗實訓，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力與編程能力，可實現教學、科研、學生畢業設計等相關物聯網課題。
NewIOT平臺可拓展性較強，搭配對應的實訓模塊，可完成智慧農業實訓、智能家居實訓、智能交通實訓、智慧醫療實訓、智慧城市實訓、智慧養老看護實訓、車聯網實訓、智能安防門禁實訓等諸多應用實訓。

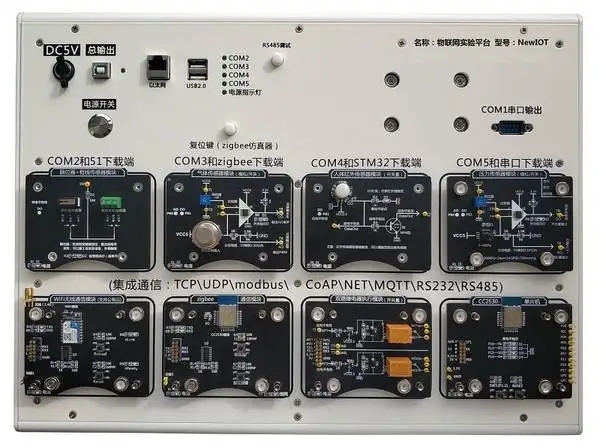

一、物聯網綜合教學實驗箱特點：
1、實驗平臺采用一體式供電結構，整個實驗平臺只需連接一根電源線即可，省去繁雜的接線工作，便于學生使用操作；
2、內置USB串口服務器設備, 通過 1 路 USB虛擬以太網網卡，網卡根據端口虛擬出不同的串口，最多可拓展8路串口接口，多路串口可以更好的實現數據的透明化，讓學生可以分步式的進行數據的采集和設備的檢修，進行數據傳輸時，模塊無需單獨連接數據線，***的節省接線帶來的問題，專心去做物聯網關鍵技術的學習；
3、實驗平臺提供5V供電接口、以太網口、USB接口、J-link下載接口、CC-debug下載接口、單片機下載口、RS232/RS485串口,接口豐富，便于拓展；
4、實驗平臺具備8個通用實驗?zāi)K插槽，所有實驗插槽均可進行磁吸式連接，并且集成防短路設計，支持至多8個模塊的聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用實驗，可完成無線傳感網絡實驗等多種復雜的綜合聯網實驗；
5、實驗平臺提供了主板復位鍵以及ZigBee仿真器復位鍵，當通訊或仿真調試出現混亂時，只需用按下復位鍵即可恢復初始狀；
6、實驗平臺還集成了虛擬儀器采集接口，便于物聯網實驗中的數據分析；
7、實驗平臺上每個COM端對應一盞指示燈,COM1-COM4模塊正常工作時,指示燈閃爍，另外配有主板電源指示燈，實驗平臺正常運行時，指示燈常亮。

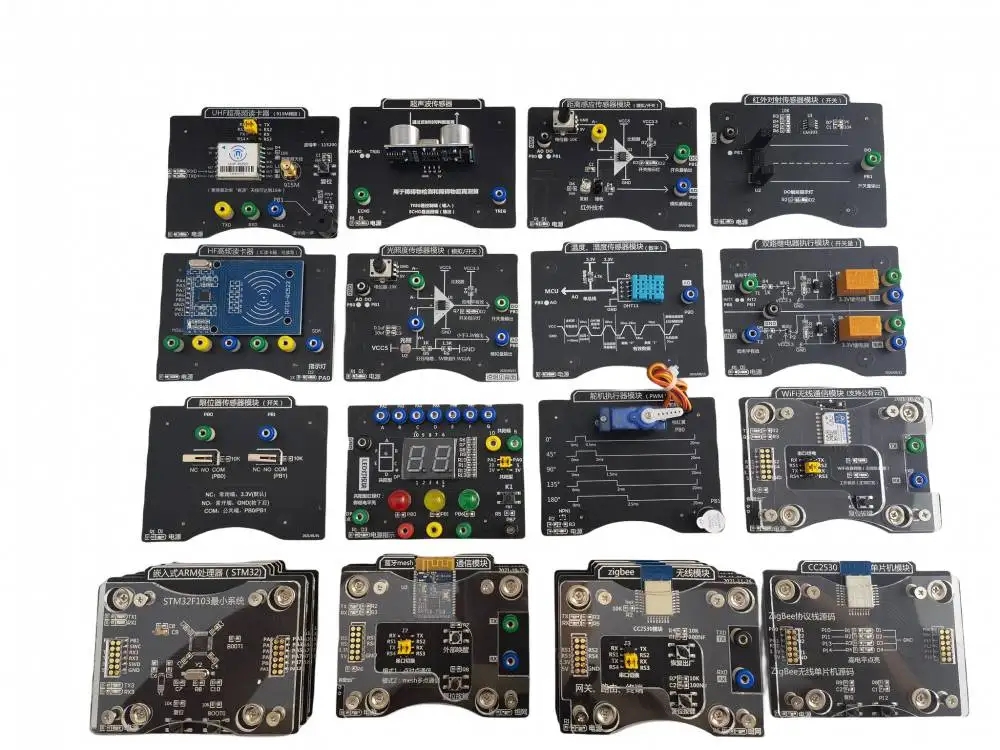

二、實驗?zāi)K：
采用磁吸式可拆卸結構，集成防呆設計，避免短路；可以無縫吸附到物聯網實驗平臺插槽內，插槽集成供電與數據傳輸功能，無需單獨外接電源及數據線；實驗?zāi)K表面集成電路圖，便于學生更直觀的了解元器件的組成及模塊的運行原理；
1、單片機模塊可選：嵌入式STM32單片機模塊、CC2530單片機模塊、Arduino UNO處理器模塊；
2、無線通訊模塊可選：ZigBee通信模塊、WIFI通信模塊、藍牙通信模塊、GSM通信模塊、4G通信模塊、NB-IOT通信模塊、LoRa通信模塊等；
3、射頻識別模塊可選：LF低頻（125k）、HF高頻(13.65M)、UHF超高頻(900M)、2.4G有源讀寫、NFC讀卡器、條碼識別模塊等；
4、傳感器模塊可選：提供溫濕度、光照、霍爾（門磁）、人體紅外、氣體、火焰、氣體壓力、PM2.5、紅外對射、土壤濕度、距離感應、超聲波、三軸加速度、重量、PH值、電導率、二氧化碳、紅外測溫、限位器等多種傳感器；
5、執行器模塊可選：雙路繼電器、舵機、步進電機、云臺控制器、風扇執行器、模擬空調執行器、窗簾執行器、LED燈光控制執行器、水泵執行器、噴霧執行器等多種執行器；
6、智能小車套件可選：智能四驅小車、嵌入式處理器、三種傳感器（紅外避障、紅外巡線、電磁巡線）人工智能攝像采集模塊、紅綠燈模擬器模塊、遠程遙控模塊等；
7、其他實驗?zāi)K可選：智能語音播報節點、按鍵采集模塊、綜合實驗?zāi)K、嵌入式開發主板、虛擬儀器模組、云平臺等。

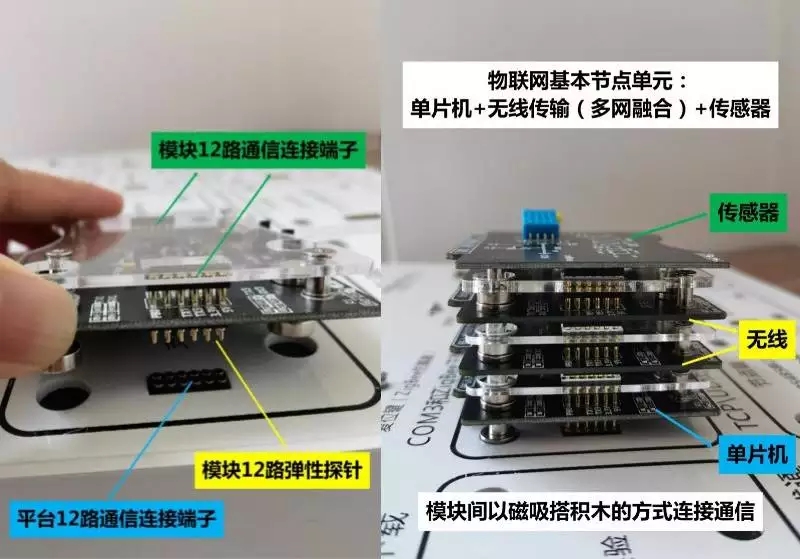

8、模塊均采用磁吸式接口設計+搭積木式結構，集成標準的12路彈性插針，可以實現供電、仿真調試、數據通信、IO口拓展等功能，同時支持搭積木式的多級磁吸聯接，通過彈性插針即可通信，無須外接跳線，通過模塊相互搭積木，組成一套完整的物聯網系統，如：STM32處理器+ZigBee無線模塊+傳感器模塊（3層垂直積木，無須額外接線），可拓展性強，如下圖所示：
模塊升級：更新物聯網模塊時，可以與物聯網實驗平臺無縫對接，避免重復購買造成浪費。
|
