建筑給水排水實驗系統供水部分

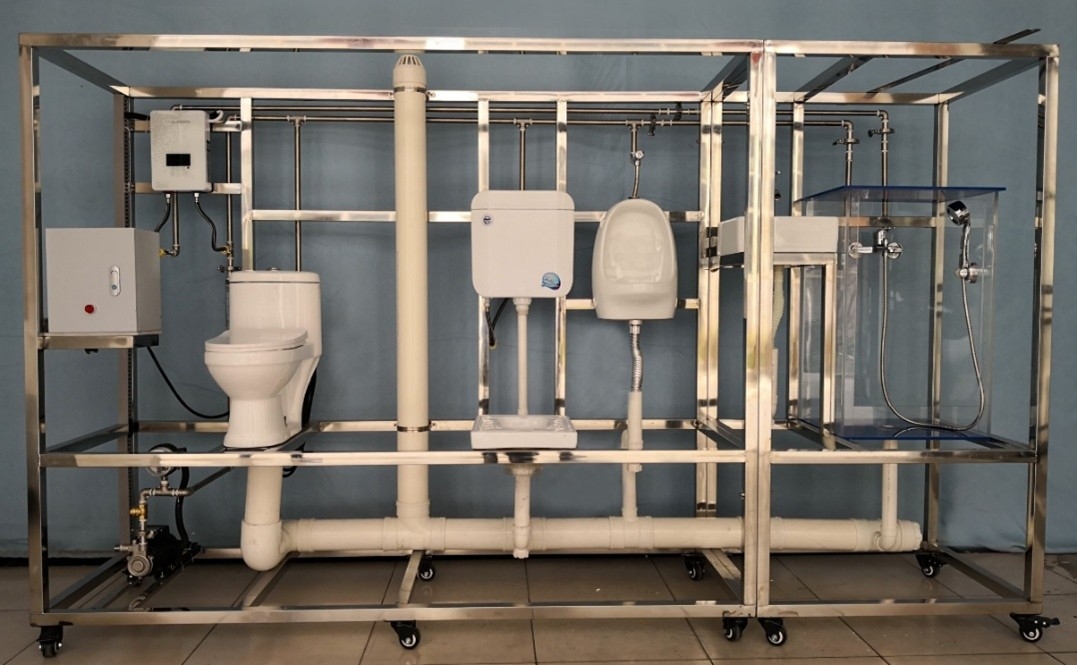

建筑給水排水實驗系統排水部分
建筑給水排水實驗系統由管道系統與供水設備兩大部分組成，管道系統由給水管道與用水管道系統組成，給水管道可按需求布置成多種給水方式，排水方式為自循環通氣排水模塊；
供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能。
一、技術參數：
1、室內給水系統，可演示如下多種供水方式與管網布置形式。
（1）演示水泵供水方式
（2）演示水泵-水箱聯合供水方式
（3）演示氣壓供水方式
（4）演示變頻供水方式
（5）演示無負壓供水方式
2、室內排水系統，可演示如下多種排水管道的布置形式。
（1）演示伸頂通氣排水方式
（2）演示底層單獨排出排水方式
3、室內供水自動控制系統，可演示不同供水系統的設備組成與自動控制系統的工作原理。
（1）水泵供水系統的配電系統組成與控制方式、原理
（2）氣壓給水的自動控制系統組成與工作原理
（3）水泵-水箱聯合供水系統控制系統組成與工作原理
（4）變頻供水控制系統組成與工作原理
（5）無負壓供水控制系統組成與工作原理
二、用水排水模塊：
一）實驗目的：衛生設備安裝教學演示；
二）技術參數：
1、故障設置：演示水循環，排水給水，管道安裝等；
2、工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；
3、電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
4、裝置外形尺寸：3500mm×790mm×1900m。
三）主要配置：
1、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。
2、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3、排水系統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
4、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節。
三、系統模塊組合方案：
本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。
|
序號
|
設備名稱
|
功能簡介
|
|
1
|
低位水箱
|
演示系統水源
|
|
2
|
單立管排水模塊
|
單立管排水系統結構與流態演示
|
|
3
|
水泵水箱供水模塊
|
水泵水箱聯合供水系統結構組成與運行原理演示
|
|
4
|
水泵供水模塊
|
水泵供水系統結構組成與運行原理演示
|
|
5
|
氣壓供水模塊
|
氣壓供水系統結構組成與運行原理演示
|
|
6
|
變頻供水模塊
|
變頻供水系統結構組成與運行原理演示
|
|
7
|
無負壓供水模塊
|
無負壓供水系統結構組成與運行原理演示
|
|
