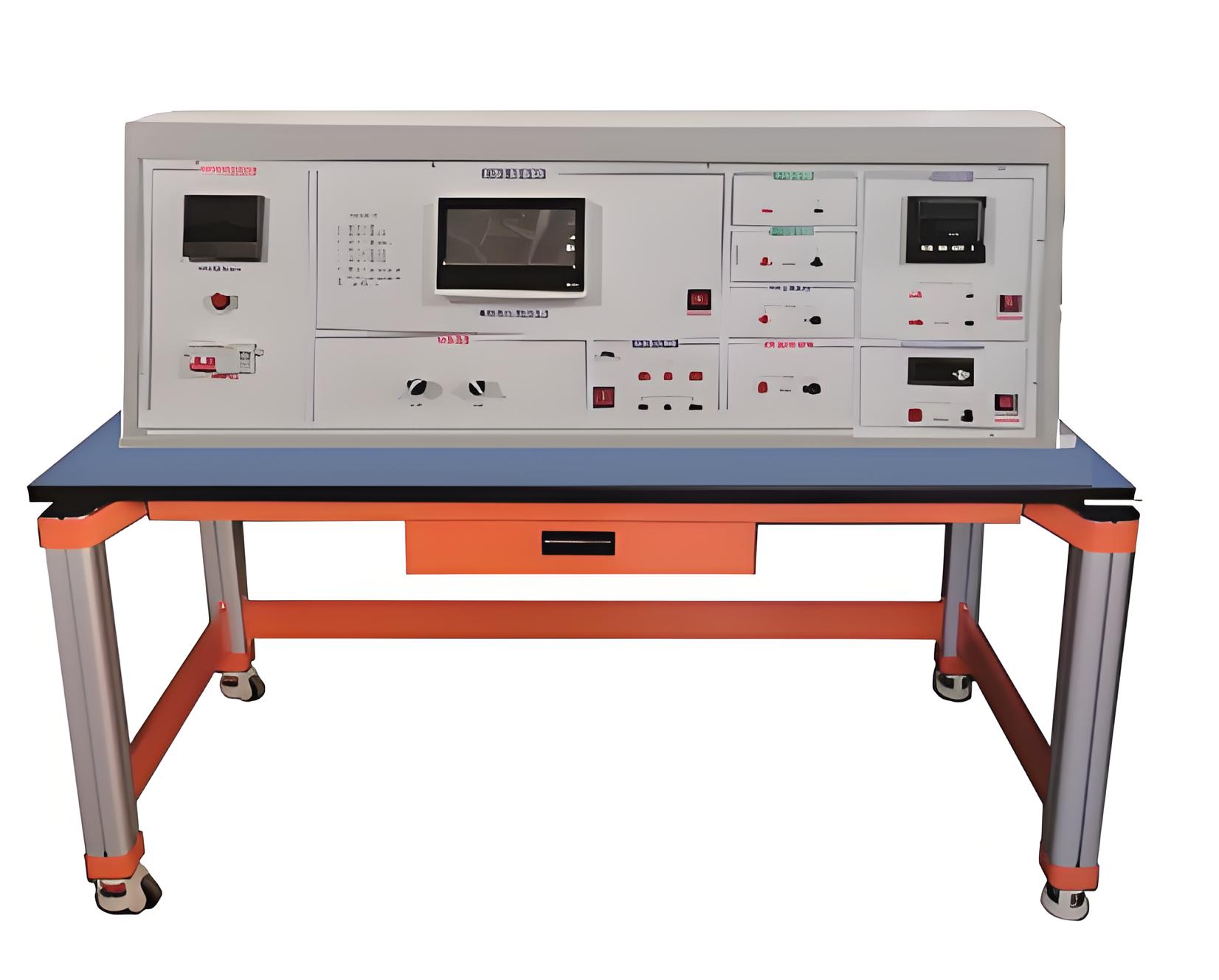

一、溫度安裝檢測控制實訓系統功能：
1、溫度安裝檢測控制系統以溫度為測量對象，工藝流程簡明，配置多類型的溫度系列儀表，整個系統采用開放性設計，可進行儀表的選型、安裝、調校檢定、調節系統投運、故障設置及排除、聯鎖投運等實訓功能。
2、溫度安裝檢測控制實訓系統實驗溫度范圍0—150℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、K型溫度傳感器1200℃?zhèn)鞲凶兯推鞯冉M成�？梢院椭悄苷{(diào)節儀組成溫度檢測和閉環PID調節溫度控制系統。
3、溫度安裝檢測控制系統通過智能調節儀的通訊口與上位機通訊�？刂茀�(shù)可以在智能控制儀表中以及位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
二、實訓項目：
1、溫度檢測元件認識、選型、安裝；溫度變送器選型
2、補償導線的選型；溫度檢測儀表的比較校驗；
2、手持紅外測溫儀的操作
3、溫度調節顯示儀表選型組態、調試、投運
4、溫度檢測、變送、調節顯示系統故障排除；
5、溫度系統報警及連鎖控制系統設計；
6、溫度單回路系統的設計與整定；
7、溫度串級回路系統的設計與整定。
三、系統配置：
1、304不銹鋼框架（1套）：外形尺寸（長寬高）2000×500×1550mm、實驗臺1200×700×1550mm。
2、鉑熱電阻（2支）WZP-270L=50。
3、鉑熱電阻（2支）WZP-270L=400。
4、鉑熱電阻（1支）WZP-270L=300。
5、鉑熱電阻（1支）WZP-270L=200。
6、雙金屬溫度計（1支）WSS-301。
7、雙金屬溫度計（2支）WSS-311。
8、裝配式熱電偶（8支）WRE-270。
9、裝配式熱電偶（1支）WRN-270。
10、單相調壓模塊（1塊）單相。
11、電加熱管（1支）220V/1.5KW。
12、防干燒模塊（1塊）
13、電動調節閥（1臺）
14、壓力表（2臺）0～0.4OOKPa。
15、液位計（2臺）中心距300mm。
16、夾套鍋爐：雙層不銹鋼制作耐壓0,6MP加熱功率1500W,模擬控制4-20MA.
17、萬能輸入溫度變送模塊（9只）
18、彩色7寸12路萬能輸入模塊1套含485通信、多種萬能信號輸入輸入信號
電流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方、電壓：0～5V、1～5V、0～5V開方、1～5V開方、0～20mV、0～100mV、±20mV、±100mV、熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2線性電阻：0～400Ω、熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26。
19、水泵2臺
20、馬沸爐1臺：單相200V，50Hz，2kW。最高溫度1000℃，配控制器，溫度控制誤差<0.5℃。開孔并配安裝螺紋，用于實訓中插入并安裝熱電偶、熱電阻測溫元件。
21、輸入側防爆安全柵（2臺）
22、補償導線（10m）與所用熱電偶配套。
23、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。
|
