一、產品概述

電工電子自動化測控實訓平臺整體由實訓屏、實驗桌兩大部分組成，實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，儀器屏包含如下資源：測量電表，電源控制，臺式萬用表、信號源、雙通道示波器、可編程電源、單相、三相插座通訊口等組成。儀器采用嵌入式結構。

二、技術性能

1、輸入電壓：三相四線制380V±10%50Hz

2、工作環境：環境溫度范圍為-5～+40℃相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜1.5kVA

4、外形尺寸：1600mm×800mm×1263mm

三、產品特點

1、測量儀表精度高，采用數字化、智能化模式，符合現代測量發展方向。

2、安全性能高：實訓屏上380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。

3、裝置結構合理，性能優越，配套完整，外觀豪華大氣。

四、系統結構

本實訓臺主要由實訓屏、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，儀器屏包含如下資源：測量電表，電源控制，臺式萬用表、信號源、雙通道示波器、可編程電源、單相、三相插座通訊口等組成。儀器采用嵌入式結構。

具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供～220V插座2只，～380V插座1只，為外部儀器提供工作電源。

（4）提供一套晶體管測試儀

（5）提供多功能邏輯筆一套

（6）提供交流低壓電源0-24V一套

2、智能電表

A、真有效值交流數字電壓表

測量范圍：0-500V,設置2V/20V/200V/1000V四量程，量程自動切換,超量程報警。

2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。

測量精度：±0.5%+2。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。

B、真有效值交流數字電流表

測量范圍：0-5A,設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。

2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

測量精度：±0.5%+4。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。
C、直流電壓表

測量范圍：0-1000V,設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

測量精度：±0.5%+2。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。

D、直流電流表

測量范圍：0-5A,設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2.7寸TFT液晶屏顯示四位測量值，超量程提示。

測量精度：±0.5%+2。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。

E、單相智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

負載類型：L、R、C。

測量精度：±0.5%+2。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。

F、真有效值交流數字毫伏表

測量范圍：0.2mV～600V,設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。

2.7寸TFT液晶屏顯示四位測量值。

測量精度：±0.5%+5。

頻率范圍：10Hz～600KHz。

輸入阻抗：1MΩ，輸入電容≤30pF。

抽樣率：5次/秒

工作溫度范圍：-20℃～+50℃。

上位機具有實時監視及關斷功能。

3、通信板：

1）實驗臺地址范圍0-255。

2）具有WIFI、RJ45、RS485上位機通信接口。

3）上位機與各實驗臺智能測量儀表數據交換，接口轉換功能。

4）工作溫度范圍-20℃～+50℃。

五、實驗設備及系統設置

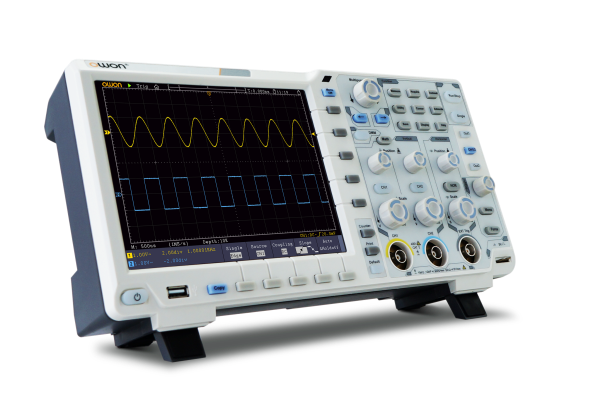

A、數字示波器(NDS102)：

1、100M帶寬，1GSa/s采樣率；

2、體積不大于340mm*177mm*90mm，超薄設計，厚度不大于90mm,節省更多的桌面空間，功率不高于18Ｗ，超安靜設計；

3、8寸高清液晶屏，分辨率不小于800*600，多點觸控電容屏，能像智能手機一樣移動波形，手動縮放，水平放大和垂直放大，快速找到要觀察的波形，操作更便捷（注：需為多點觸控電容屏，不支持任何外接設備以實現觸摸功能）；

4、存儲深度（每次采集波形的記錄長度）不低于40M點；

5、最大波形刷新率不低于70000次/秒，能快速捕捉突發信號；

6、內置WIFI模塊，示波器可以實現WIFI-AP，WIFI-STA工作模式，電腦，手機，平板通過WIFI與示波器連接，可以遠程控制示波器

7、支持小信號測量，在無信號輸入的情況下，示波器本機底噪不超過0.4mV；

8、帶VGA功能，可外接顯示屏顯示，方便教學演示，同時有USBDevice&Host、LAN、Pass/Fail等豐富的外部接口，支持SCPI，LABVIEW協議，方便二次開發；

9、時基精度不低于1ppm，內置6位1ppm精確度頻率計，頻率精度精確到0.01Hz；

10、具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；

11、具有不低于128M的本機閃存，可存儲不低于100組波形，供學生老師存檔分析；

12、支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；

13、李沙育波形支持雙屏顯示和三屏顯示兩種模式，三屏顯示可顯示時域波形、李沙育波形以及李沙育波形的相關參數（可顯示頻率、幅度、相位差等參數）。

14、支持與信號源，電源，臺式萬用表組建基于WIFI網絡的無線互聯網實驗室管理；

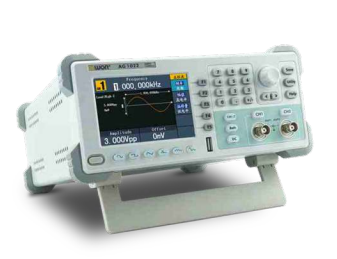

B、任意波形信號發生器（AG1022E）：

1、采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，25M最高頻率輸出，不低于125MS/s采樣率；

2、14bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于1M點；

3、頻率特性：正弦波1uHz~25MHz；方波1uHz~5MH；脈沖波1uHz~5MHz；鋸齒波1uHz~1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz~10MHz；

4、豐富的波形輸出：5種基本波形，內置不少于45種任意波形；

5、豐富的調制功能：AM、FM、PM、FSK等，以及輸出線性/對數掃描和脈沖串波形；

6、非易失存儲空間不低于64Mbyte；

7、內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz~200MHz，頻率精度不低于1ppm；

8、低抖動，正弦波抖動（RMS）不大于1ppm；

9、4英寸（480*320）高分辨率FTF液晶顯示；

10、支持與EDS系列示波器無縫互連；

11、配置ultrawave任意波形的編輯軟件，支持遠程命令控制；

12、豐富的接口設計：USBHost&USBdevice、LAN（選配）、RS－232，可外接調制源，10MHz基準時鐘源；

13、支持SCPI、Labview通信；

14、支持與示波器，電源，臺式萬用表組建基于基于WIFI網絡的無線互聯網實驗室管理系統；

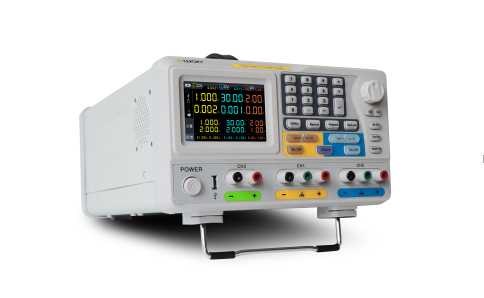

C、線性可編程電源（ODP3033）：

1、雙通道（30V，3A）獨立可調輸出+（6V，3A）獨立可調輸出，具有三路單獨可調輸出；

2、帶有智能型溫控風扇；

3、可多達10組數據保存，最大支持100組定時輸出

4、出色的電源調整率：CV≤0.01%+3mV；CC≤0.1%+3mA；

5、出色的負載調整率：CV≤0.01%+3mV；CC≤0.2%+3mA；

6、超低噪聲和紋波(20Hz～7MHz)：CV≤300μVrms/2mVpp；CC≤3mArms；

7、高精度輸出分辨率：電壓：1mV；電流：1mA

8、顯示屏不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；

9、豐富的接口：USBHost&USBdevice、RS-232；

10、支持SCPI通信，Labview通信；

11、優秀的變壓器性能，整機重量達10.5kg；

12、用戶可自行通過USBHOST口進行系統升級；

13、記錄儀功能，支持10K點（電壓、電流、功率）記錄，便于記錄分析；

14、支持與示波器，信號源，臺式萬用表組建基于WIFI無線實驗室管理系統；

D、臺式萬用表（NDM3041）

1、4寸高分辨率TFT液晶顯示，分辨率不低于480x320；

2、真正的4又1/6位分辨率；

3、最快測量速度不低于150rdgs/S；

4、支持真有效值測量；

5、支持雙顯示；

6、支持標準的SCPI控制命令，有網口，USBDevice，USBHost，RS-232，外部觸發輸入等接口；

7、支持直流電壓，直流電流，交流電壓，交流電流，2/4線電阻，電容，二極管，通斷測量，頻率，周期，溫度（支持多種熱電偶，熱電阻）等測量；

8、支持條形圖，直方圖，趨勢圖，最大最小值，平均值，標準差，相對值，DB/DBm，通過失敗。

9、直流電壓量程不低于1000V，交流電壓量程不低于750V，電流量程不低于10A，電阻量程不低于100MΩ，測量頻率不低于1MΩ，電容量程不低于10000μF。

10、支持記錄儀功能（支持手動記錄與自動記錄功能，支持U盤存儲記錄數據）。

11、支持與示波器，信號源，電源組建基于WIFI的無線實驗室管理系統；

六、配置清單
