一、產品功能
采用真實的飛輪電池系統實物為基礎，可真實動態模擬展示飛輪電池系統的組成結構和工作過程。適用于各院校對《新能源汽車與電力電子技術》飛輪電池儲能系統的教學需要。
二、功能特點

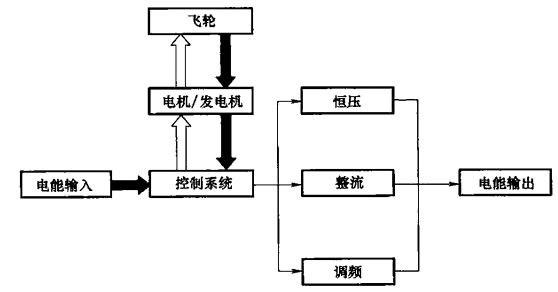

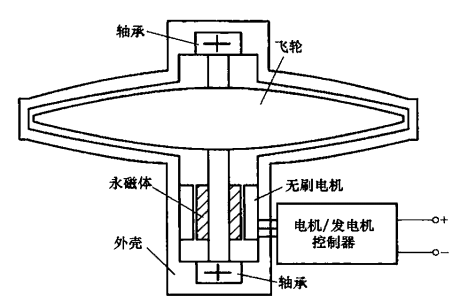

1.設備展示飛輪電池儲能系統的基本原理，可動態模擬飛輪電池儲能系統在不同工況下的運行狀態。
2.原理面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪的面板打印有彩色原理示意圖且安裝檢測端子。
3.安裝點火開關、工況開關、加速裝置、飛輪裝置、控制器、工作電源、輸出電源裝置等，并輔以發光二極管進行系統流向的動態指示。
4. 設備框架采用40mm×40mm和40mm×80mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝25mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.設備采用動力電池電源供電，動力電池安裝車載充電器與充電口，直流電源有防短路功能。
6.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
7.安裝安全保護裝置：急停開關、機械式電源總開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.充電電源：交流220V±10% 50Hz
2.工作溫度：-40℃～+50℃
3.外形尺寸：1600×650×1700mm(長×寬×高)
4.工作溫度：-40℃～+50℃
5.鋰電池：48V20AH
6.充電器：48V3A
7.移動腳輪：100*60mm
四、基本配置（每臺）
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
|
1
|
檢測面板柜
|
檢測原理面板，尺寸1548mmx940mm
|
1
|
|
2
|
設備架
|
安裝移動腳輪，尺寸1600mmx650mmx1700mm
|
1
|
|
3
|
電機控制器
|
配套
|
2
|
|
4
|
飛輪帶驅動電動機
|
48V/500W
|
1
|
|
5
|
運轉慣性模擬電動機
|
500W/48V
|
1
|
|
6
|
電流表
|
30A
|
1
|
|
7
|
加速踏板
|
電子式
|
1
|
|
8
|
DC/DC變換器
|
配套
|
1
|
|
9
|
動力電池組
|
36V
|
1
|
|
10
|
操作開關
|
點火開關、檔位開關、剎車開關等
|
1套
|
|
11
|
飛輪帶驅動輪軸
|
配套
|
1
|
|
12
|
驅動軸套/鏈條
|
配套
|
1
|
|
13
|
其他
|
繼電器盒、保險絲盒等
|
1套
|
|
14
|
能量流向指示燈條
|
12V，閃爍燈條
|
1套
|
|
15
|
保修卡與合格證
|
配套
|
1
|
|
16
|
教師手冊
|
配套
|
1
|
|
17
|
電動車儀表
|
多功能顯示屏
|
1
|
|
18
|
車載充電器與充電口
|
配套
|
1
|
|
19
|
電路故障設置與排除裝置
|
配套
|
1
|
