檢測臺

運行臺

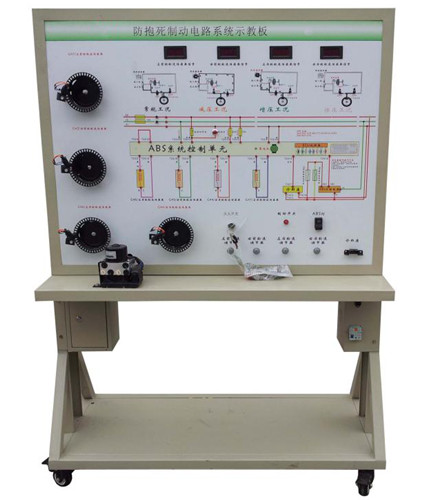

KH-CD3汽車ABS制動系統實訓臺(帶滾筒驅動裝置)采用大眾帕薩特B5汽車ABS/EBD制動系統為基礎，配有ABS系統工作原理圖，真實展示緊急制動時ABS/EBD系統工作過程。滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。適合于汽車ABS/EBD制動系統理論教學和檢測與維修實訓的教學需要。

一、汽車ABS制動系統實訓臺功能特點：

1、真實的汽車ABS/EBD制動系統實物為基礎，完整展示ABS制動系統的組成結構。

2、由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/EBD系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/EBD系統的工作過程。

3、由三相電機帶動滾筒軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS的系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/系統的工作過程。

4、實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。

5、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

6、實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。

7、實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS/EBD電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

8、設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

9、運行臺與檢測臺通過航空插連接。

二、技術規格：

1、外形尺寸：檢測臺1240×600×1700mm(長×寬×高)

2、運行臺1800×1700×1400mm(長×寬×高)

3、驅動電源：三相四線(三相五線 380V±10% 50Hz)

4、外接電源：交流220V±10% 50Hz

5、工作電壓：直流12V

6、工作溫度：-40℃-+50℃

7、主油道壓力表：0-250kg/psi

8、制動分泵壓力表：0-100kg/psi

9、變頻器：

10、功率：4KW

11、輸入：AC 3PH  380V±15%  50/60Hz

12、輸出：9A/13A  AC 3PH  0-380V  0-400Hz

13、三相異步電動機：

14、電壓：AC 220V/380V 50Hz

15、電流：11.8A/6.8A

16、功率：2KW

17、轉速：1420r/min

18、真空泵：

19、電壓：AC 220V 50Hz

20、功率：370W

21、抽氣速率：48L/min

22、極限壓力：6.7×10-2Pa

23、轉速：1400r/min

24、進氣口徑：Ø8

25、用油量：1L

26、噪聲：≤68

27、鋼管：40*40*3mm

28、移動腳輪：100*50mm

29、面板柜：1.5mm冷板沖壓成形，背面設置維修門；

三、汽車ABS制動系統實訓臺基本配置：
