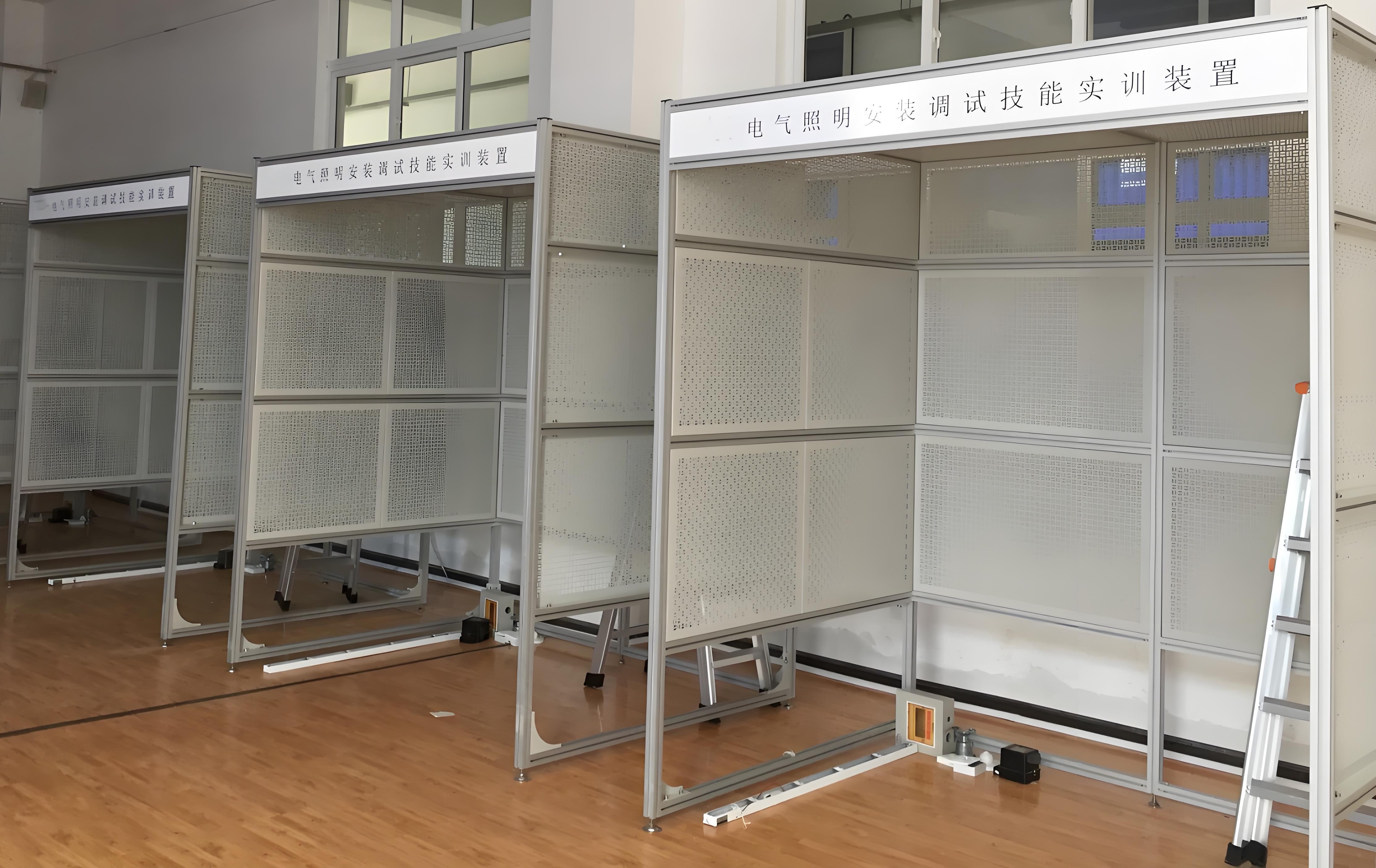

電氣照明設備安裝調試技能實訓裝置是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
一、功能特點：
1、該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
2、配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
3、電氣照明典型線路采用優質元器件
二、技術性能：
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5kVA
4、外形尺寸：2010×1300×2410mm
三、實訓項目：
1、電工布線工藝實訓
2、兩個開關控制一盞燈線路訓練
3、聲控開關控制白熾電路訓練
4、二地控制一盞燈電路訓練
5、三地控制一盞燈電路訓練
6、日光燈線路接線訓練
7、單相電度表直接安裝接線
8、單相電度表經電流互感器安裝接線
9、室內照明電路安裝訓練
10、配電板安裝訓練
四、電氣照明設備安裝調試技能實訓裝置配置清單：
1、配電箱部分
|
序號
|
名稱
|
規格/型號
|
數量
|
備注
|
|
1
|
漏電型空氣開關
|
DZ47LE-32
|
1只
|
3P+N
|
|
2
|
空氣開關
|
DZ47-63/C6
|
1只
|
3P
|
|
3
|
漏電型空氣開關
|
DZ47LE-32/C6
|
1只
|
1P+N
|
|
4
|
配電箱箱體
|
明裝
|
1只
|
|
2、照明套件
|
序號
|
名稱
|
型號與規格
|
數量
|
|
1
|
單相電度表
|
DD862-2
|
1個
|
|
2
|
單相閘刀開關
|
HK8
|
1個
|
|
3
|
拉線開關
|
4A/250V
|
1個
|
|
4
|
平燈頭
|
6A/250V
|
2個
|
|
5
|
園形插座
|
T3-10
|
1個
|
|
6
|
電流互感器
|
LQG-0.5
|
1個
|
|
7
|
墻壁開關座
|
|
2個
|
|
8
|
聲控開關
|
118-B30
|
1個
|
3、線路器材
|
序號
|
名稱
|
規格/型號
|
數量
|
備注
|
|
1
|
PVC管
|
Φ16
|
2根
|
3米
|
|
2
|
PVC直通
|
Φ16
|
10只
|
|
|
3
|
PVC杯梳
|
Φ16
|
30只
|
|
|
4
|
扎帶
|
3×100mm
|
1包
|
500只/包
|
|
5
|
M4*20螺絲（帶帽）
|
200只/套
|
1套
|
帶2只平墊、1只彈墊
|
|
6
|
行線槽
|
3025
|
2根
|
2米/根
|
|
7
|
PVC線槽
|
40×20mm
|
2根
|
3米/根（白色）
|
|
25×15mm
|
2根
|
3米/根（白色）
|
|
13
|
管卡
|
16U型
|
30只
|
|
|
14
|
自攻絲
|
Φ6×15mm
|
100只
|
|
