一、實驗?zāi)康模?/font>
1、測試一系列對應飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線。
2、可直觀地觀察到相應飽和壓力與飽和溫度下的沸騰現象。
3、通過對實驗數據的整理，掌握飽和蒸餾P-T關系圖表的編制方法。
4、學會溫度計、壓力表、調壓器和大氣壓力計等儀表的使用方法。
5、能觀察到小容積和金屬表面很光滑(汽化核心很�。┑娘柡头序v現象。
6、測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。

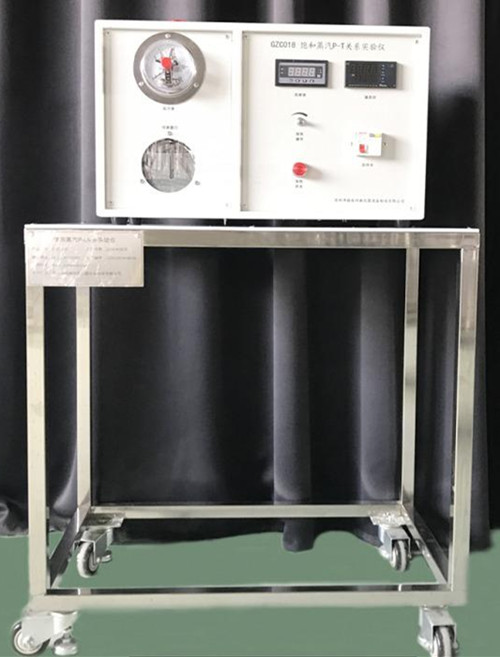

二、飽和蒸汽P-T關系實驗儀主要配置：
高壓電蒸汽發生器、高低壓控制壓力表、功率調節儀、透明玻璃窗、溫度和壓力保護裝置、溫控儀、可配套不銹鋼實驗臺。
三、技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率500W。
2、高低壓控制壓力表，最大壓力1MPa，采用軸向帶邊電接點壓力表起到安全保護作用。
3、數顯溫度表：測量范圍-50℃～+150℃
4、電位器：10k±5%；
5、加熱管：220V，600W；
6、安全泄壓閥：0-0.8MPa；
7、高壓電加熱蒸汽發生器：管內芯采用1.8mm厚紫銅管，沖壓完成翻邊保護，對接頭紫銅螺絲等厚度全部達到3.0mm，確保實驗的安全系數。
8、外形尺寸：500×350×600mm，外形為不銹鋼支架。
四、飽和蒸汽P-T關系實驗儀規格與附件：
|
序號
|
名稱
|
型號（品牌）
|
數量
|
|
1
|
可移動式不銹鋼實驗臺
|
開航科教
|
1
|
|
2
|
高壓電加熱蒸汽發生器
|
|
1
|
|
3
|
電接點壓力表
|
|
1
|
|
4
|
耐高壓透明保護視窗
|
|
1
|
|
5
|
進口數字溫度傳感器
|
|
1
|
|
6
|
控制箱
|
|
1
|
|
